今天講高溫工況下脫硝催化劑相關(guān)選擇因素。

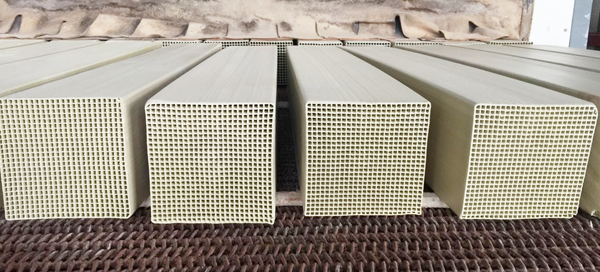

高溫工況
SCR催化劑適用的溫度一般為320～420℃，但是即便在此溫度范圍內(nèi)的高溫段，仍然需要較多的催化劑用量才能達(dá)到基本的脫硝性能。

一般來說，煙氣溫度在350℃以下時(shí)，催化劑的設(shè)計(jì)用量幾乎不因溫度發(fā)生變化，催化劑用量主要取決于SCR系統(tǒng)入口NOX濃度、煙氣流量、要求的脫硝效率等參數(shù)。當(dāng)煙氣溫度超過350℃時(shí)，隨著溫度的增加，催化劑設(shè)計(jì)用量隨溫度的變化呈線性遞增，特別是溫度超過400℃時(shí)，體積比350℃時(shí)增加了近15%。

高溫是導(dǎo)致催化劑燒結(jié)的最大因素，而燒結(jié)會(huì)使催化劑的比表面積減少，從而使脫硝活性下降。如圖1曲線b所示，隨著溫度的增加，催化劑的失活速度明顯加快。催化劑主要成分中，V2O5的活性最高，但其抗高溫?zé)Y(jié)的能力最低。

WO3或MoO3活性相對(duì)較低，但是具有優(yōu)異的抗中毒和抗燒結(jié)能力，所以優(yōu)化配方時(shí)要減少V2O5的含量，增加WO3或MoO3的含量，能在一定程度上有效提高催化劑對(duì)高溫的耐受性。但配方的改變，降低了催化劑的活性，要滿足相同的性能要求，就要采用較多的體積。

另一方面，在高溫中催化劑失活加快，還必須留有較充足的催化劑儲(chǔ)備體積。這兩個(gè)因素共同作用，導(dǎo)致高溫項(xiàng)目的催化劑用量一般都較多。需要強(qiáng)調(diào)的是，雖然通過配方優(yōu)化，可以在一定程度上提高SCR催化劑在高溫段的抗燒結(jié)能力，但是由于SCR催化劑本身的化學(xué)物理性能局限，其在高溫?zé)煔庵械氖Щ钊圆豢杀苊狻?/p>

對(duì)于高溫工況，首先應(yīng)考慮通過設(shè)備改造來調(diào)節(jié)煙氣溫度，設(shè)法使溫度降低。如果無法進(jìn)行設(shè)備改造，應(yīng)考慮適當(dāng)降低對(duì)催化劑的化學(xué)壽命要求。因?yàn)樵诟邷仨?xiàng)目中，預(yù)留了一定量的催化劑儲(chǔ)備體積，這部分催化劑在初始的

16000小時(shí)并沒有發(fā)揮出所有的活性，但是過早置于煙氣中卻已經(jīng)遭受高溫?zé)煔鈱?duì)其的損害，造成一定程度的失活和化學(xué)壽命的損耗。這時(shí)，可以考慮初期化學(xué)壽命為16000小時(shí)，待16000小時(shí)終結(jié)時(shí)，只需添加不多的附加層用量，即可滿足剩余8000小時(shí)的運(yùn)行。

另一方面，應(yīng)選擇活性組分均勻分布的均質(zhì)催化劑，因?yàn)檫@類催化劑在生產(chǎn)時(shí)，其活性組分溶液都經(jīng)過老化處理，老化處理可在一定程度上拓寬催化劑反應(yīng)溫度窗口。

安徽元琛環(huán)?？萍脊煞萦邢薰荆ê?jiǎn)稱“ 元琛科技 ”）是一家集除塵布袋、脫硝催化劑研發(fā)、生產(chǎn)、銷售于一體的高新技術(shù)企業(yè)。除塵布袋（主要為PPS、PTFE、P84及復(fù)合系列過濾材料）和SCR脫硝催化劑已在水泥、鋼鐵、玻璃爐窯、垃圾焚燒發(fā)電、生物質(zhì)發(fā)電、有色金屬冶煉等多行業(yè)廣泛應(yīng)用！未來，元琛科技將以“成為全球生態(tài)環(huán)境守護(hù)者”為指引，始終扎根環(huán)保，堅(jiān)持守護(hù)藍(lán)天白云的偉大事業(yè)。借力國(guó)家生態(tài)文明建設(shè)大格局，不斷深化技術(shù)、優(yōu)化管理、強(qiáng)化品牌、細(xì)化產(chǎn)業(yè)、固化優(yōu)勢(shì)，通過綜合統(tǒng)籌治理與服務(wù)，為產(chǎn)業(yè)創(chuàng)造協(xié)同價(jià)值。http://ktjddz.com/
